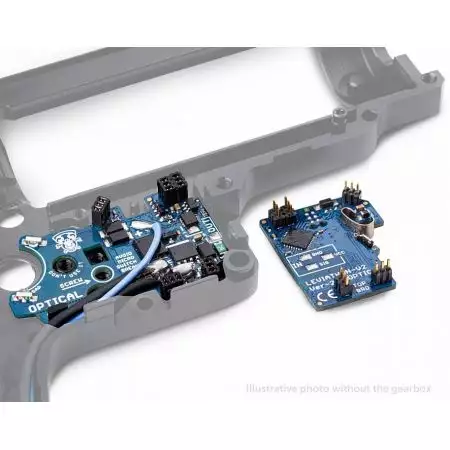

Mosfet Leviathan Optique - Gearbox V2 - Câblage Arrière - JeffTron


99,99€**Prix Net : Remises et codes
promotionnels non applicables.
Le montant total de votre commande doit être compris entre 100€ et 3000€ pour payer avec Oney
GAMESPoints99 Games Points Soit 2,97€ de remise sur votre prochaine commande (?)
Livraison gratuite France et Belgique 🚚
30 jours pour changer d'avis 📦
Alerte stockProduit victime de son succès


Poser une question

Découvrez ce produit en pack


30 jours pour changer d avis

Description 🔍

Équipez votre réplique d'airsoft AEG du Mosfet Leviathan Optique. Cette version livrée avec son câblage arrière est compatible avec les gearbox V2.

Présentation

JeffTron est une entreprise spécialisée dans la fabrication de solutions électroniques pour les répliques électriques d’airsoft, comme des mosfets, des queues de détentes ou des câblages.



Leur volonté est de proposer une technologie de pointe pour les répliques AEG, notamment avec les mosfets de la gamme Léviathan.


Réglables et programmables en Bluetooth via une application iOS ou Android, ils offrent de multiples fonctionnalités et protègent vos répliques électriques.


C’est quoi un mosfet ? MOSFET est un acronyme anglais qui désigne un type de transistor : Metal Oxide Semiconductor Field Effect Transistor. Sous ce nom se cache un petit circuit électronique qui se glisse entre votre réplique airsoft et sa batterie LiPo ou LiFe pour en protéger l’ensemble et lui apporter de nouvelles fonctionnalités.

Caractéristiques

Les mosfets de la gamme Leviathan sont réputés pour être des pièces d'upgrade qualitatives à la fois fiables et facilement programmables. Ils possèdent des caractéristiques idéales pour toutes vos répliques :

  • Maniabilité : Alliance de capteurs optiques et de capteurs de commutation pour une précision accrue
  • Durabilité : Fonction de protection de la batterie dès lors que la tension baisse
  • ROF Control : Réduction de la cadence de tir
  • Arrêt de tir en fin de chargeur : Dès lors que le chargeur est vide, la réplique ne tire plus
  • Système RFTS (Real Feel Trigger System) : Simule la sensation de détente présente sur les armes réelles et offre une résistance accrue au retour de tir
  • Réactivité : Course raccourcie de 0.13mm pour plus d’efficacité
  • Personnalisable : Modes de tir entièrement programmables
  • Burst : Fonction programmable de 2 à 20 billes
  • Connecté : Mosfet connecté au Bluetooth et programmable via l’application JeffTron

Détail du pack

Nous vous proposons ce mosfet dans son pack contenant :

  • 1x Mosfet Leviathan Optique - Gearbox V2 - Câblage Arrière - JeffTron
  • 1x Vis de fixation
  • 1x Mousse de calage
  • 1x Stickers Leviathan
  • 1x Stickers Selector Plate
  • 1x Manuel d'utilisation

Important : afin de fonctionner, ce mosfet nécessite impérativement l'utilisation d'une Speed Trigger compatible JeffTron (dotée d'un ressort spécifique). Modèle disponible ci-dessous :


Pour tout savoir sur le fonctionnement d'un mosfet, n'hésitez pas à consulter notre page dédiée :

banniere fiches produits mosfet

Les modes de tir

Le Mosfet Leviathan dispose de plusieurs fonctions, programmables via l’application, suivant le mode de tir sélectionné (Safe - Semi-auto - Full auto) :


  • Safe : Bloque la queue de détente pour éviter qu'une bille soit tirée
  • Semi-auto : Permet de tirer une bille par une bille à chaque pression sur la queue de détente
  • Semi / Burst X : Permet un tir en semi-auto sur une pression de la détente. Si la pression sur queue de détente est maintenue, un coup est tiré puis le nombre de coups du 1er burst suivant le réglage (2 à 20 BBs)
  • Double déclencheur ou Binary : Un coup est tiré à la pression de la queue de détente et un autre lorsque la queue de détente est relâchée
  • Burst X : À chaque pression sur la queue de détente, le nombre de billes (entre 2 et 20) choisi sur le réglage du 1er burst est tiré
  • Burst X / Burst Y : Une pression courte sur la queue de détente déclenche le 1er burst, une pression longue sur la détente déclenche le 1er burst puis le 2nd burst
  • Burst X / Full : Une pression courte sur la queue de détente déclenche le 1er burst, une pression longue sur la détente déclenche le full auto
  • Full auto : Permet de tirer en rafale tant que la queue de détente est maintenue

Installation

Le mosfet Leviathan se place dans la gearbox V2 à la place du contacteur d’origine. Entièrement assemblé, il ne nécessite aucune soudure lors de l’installation.


Les câblages, le fusible de 30 ampères et le contacteur T-Dean sont déjà montés.

Nous vous conseillons cependant de vous munir :


  • 1x Tournevis
  • 1x Tube de colle Glue
  • 1x Dermel


Des connaissances techniques ainsi que la lecture attentive du mode d’emploi sont recommandées avant du vous lancer dans l’installation du mosfet.

Pour installer votre Mosfet Leviathan optique avec câblage arrière sur votre gearbox V2, nous vous conseillons de respecter les étapes suivantes :

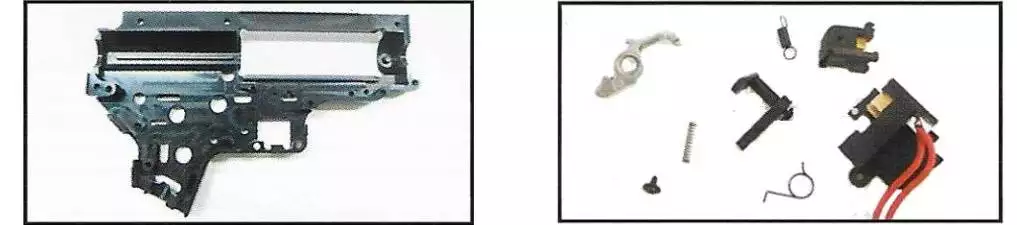

  • 1. Retirer toutes les pièces de la gearbox. Le switch (contacteur), le safety lever, le cut off lever ne vous seront plus nécessaires pour la suite de l’installation.

gearbox vide

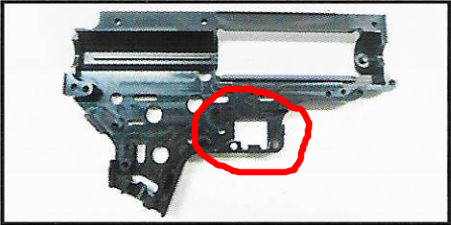

  • 2. Nettoyer la gearbox avec un chiffon pour éliminer les impuretés et la graisse. La zone où le mosfet va être installée doit être parfaitement lisse. Si vous sentez des aspérités à cet endroit, les limer à l’aide d’un dremel.

gearbox vide trait

  • 3. Installer la partie basse du mosfet.
  • 4. Visser le Mosfet à la place du switch à l’aide de la vis et de la rondelle d’isolation.
  • 5.Connecter la partie haute du mosfet.
  • 6. Faire passer les câblages arrière dans les interstices prévus à cet effet sur les côtés de la coque de la gearbox. Prendre garde que l’axe du moteur ne puisse pas endommager les fils.

placer mosfet

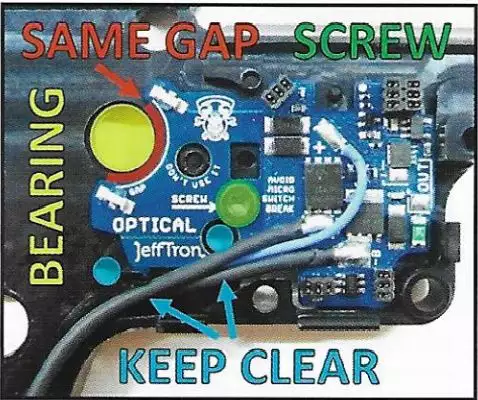

  • 7. S’assurer que le sector gear épouse parfaitement la courbe du circuit imprimé pour un calage parfait. Les orifices de visserie doivent rester visibles.

sectorgear concentrique

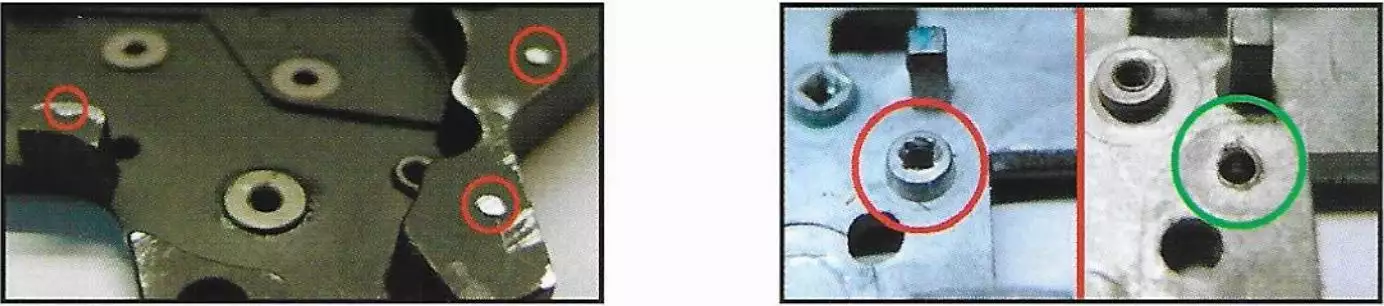

  • 8. Limer les inserts en métal sur le selector plate s’il en dispose. Limer tous les éléments qui peuvent faire obstruction à la fermeture des 2 parties de la gearbox.

pieces a limer

  • 9. S’assurer que les éléments électroniques ne touchent pas la coque de la gearbox.

faux contact 1

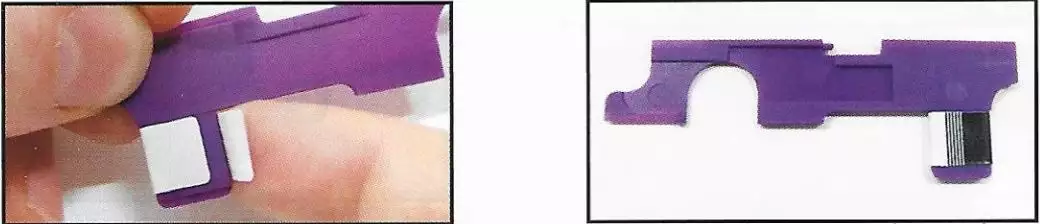

  • 10. Disposer le sticker sur le tappet plate. C’est par ce sticker que seront transmises les informations du logiciel jusqu’à la réplique.

sticker tappet plate

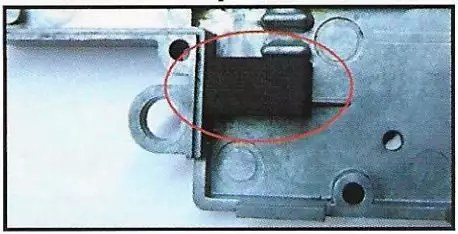

  • 11. Installer la mousse de séparation en la collant au niveau du switch sur la 2nde partie de la coque de la gearbox, en haut à gauche, juste en dessous des 2 traits. Elle permet de bien caler le mosfet. Sécuriser le collage avec de la super glue.

mousse

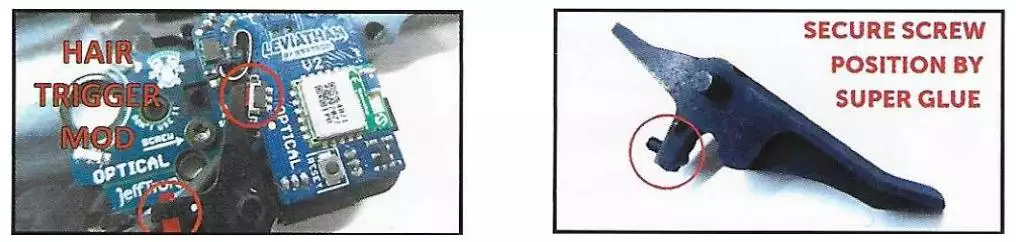

  • 12. Installer la queue de détente en vérifiant bien qu’elle touche le contacteur du mosfet lorsqu’on presse dessus. Installer la vis de réglage si nécessaire dans l’orifice prévu à cet effet en prenant soin de la coller à la glue. Cette vis règle la course de détente.

contact detente 2

 Important : Si vous utilisez une queue de détente d’origine, vous devrez la tailler

couper detente

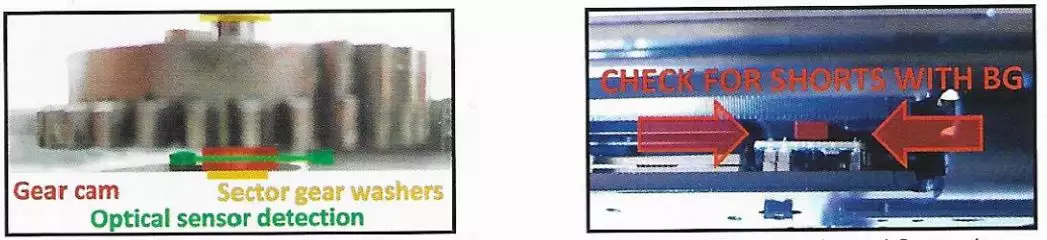

  • 13. Assembler les pièces de la gearbox, excepté la partie pneumatique (piston). Refermer les 2 parties de la coque en revissant bien. Vérifier au niveau du trou laissé par l’absence du piston que le sector gear ne touche pas le côté du contacteur du mosfet. S’assurer qu’aucun composant électronique ne soit en contact avec la gearbox.

verifications

  • 14. Une fois ces vérifications assurées, redémonter la gearbox, replacer le piston et revisser la gearbox

rassembler gearbox

  • 15. Installer le selector plate de la gauche vers la droite.
  • 16. Installer la gearbox dans le receveur de la réplique.
  • 17. Installer la poignée, puis le moteur dans la poignée. Assurez-vous que les câblages soient bien plaqués sur le côté pendant cette opération. Connectez le fil rouge sur le rouge et le fil noir sur le noir du moteur. Revisser la poignée.

moteur

  • 18. Brancher la batterie sur votre réplique. Installer et ouvrez l’application Leviathan. Connecter les appareils en Bluetooth. Effectuer les différents réglages du mosfet grâce à l’application. Vérifier que les différents modes de tir ainsi que la queue de détente fonctionnent.
  • 19. Finaliser le montage de cotre réplique (Upper, bloc hop-up, canon, etc.)
  • 20. Votre réplique est prête à jouer

Avant de vous lancer dans l’installation du mosfet, n’oubliez pas que si vous ouvrez ou réparez votre gearbox vous-même, vous perdrez la garantie.


DG possède un atelier de maintenance où un spécialiste peut effectuer vos prises en charge en garantie. N’hésitez pas à le contacter en vous adressant au service utilisateur, via le bouton assistance, en bas à droite des pages du site.

Fiche Technique

Code article
0750122151912
Genre
Mosfet
Marque
JeffTron
