JeffTron est une entreprise spécialisée dans la fabrication de solutions électroniques pour les répliques électriques d’airsoft, comme des mosfets, des queues de détentes ou des câblages.

Leur volonté est de proposer une technologie de pointe pour les répliques AEG, notamment avec les mosfets de la gamme Léviathan.

Réglables et programmables en Bluetooth via une application iOS ou Android, ils offrent de multiples fonctionnalités et protègent vos répliques électriques.

• Maniabilité : Alliance de capteurs optiques et de capteurs de commutation pour une précision accrue
• Durabilité : Fonction de protection de la batterie dès lors que la tension baisse
• ROF Control : Réduction de la cadence de tir
• Arrêt de tir en fin de chargeur : Dès lors que le chargeur est vide, la réplique ne tire plus
• Système RFTS (Real Feel Trigger System) : Simule la sensation de détente présente sur les armes réelles et offre une résistance accrue au retour de tir
• Réactivité : Course raccourcie de 0.13mm pour plus d’efficacité
• Personnalisable : Modes de tir entièrement programmables
• Burst : Fonction programmable de 2 à 20 billes
• Connecté : Mosfet connecté au Bluetooth et programmable via l’application JeffTron

• 1x Mosfet Leviathan EVO3 – Scorpion EVO ASG - JeffTron
• 2x Vis de fixation
• 2x Mousse de calage
• 1x Stickers Leviathan
• 1x Manuel d'utilisation

Le Mosfet Leviathan dispose de plusieurs fonctions, programmables via l’application, suivant le mode de tir sélectionné (Safe - Semi-auto - Full auto) :

• Safe : Bloque la queue de détente pour éviter qu'une bille soit tirée
• Semi-auto : Permet de tirer une bille par une bille à chaque pression sur la queue de détente
• Semi / Burst X : Permet un tir en semi-auto sur une pression de la détente. Si la pression sur queue de détente est maintenue, un coup est tiré puis le nombre de coups du 1^er burst suivant le réglage (2 à 20 BBs)
• Double déclencheur ou Binary : Un coup est tiré à la pression de la queue de détente et un autre lorsque la queue de détente est relâchée
• Burst X : À chaque pression sur la queue de détente, le nombre de billes (entre 2 et 20) choisi sur le réglage du 1^er burst est tiré
• Burst X / Burst Y : Une pression courte sur la queue de détente déclenche le 1^er burst, une pression longue sur la détente déclenche le 1^er burst puis le 2^nd burst
• Burst X / Full : Une pression courte sur la queue de détente déclenche le 1^er burst, une pression longue sur la détente déclenche le full auto
• Full auto : Permet de tirer en rafale tant que la queue de détente est maintenue

Le mosfet Leviathan se place dans la gearbox à la place du contacteur d’origine. Entièrement assemblé, il ne nécessite aucune soudure lors de l’installation.

Nous vous conseillons au préalable de vous munir des outils suivants :

• 1x Pince

• 1x Tournevis

• 1x Tube de colle Glue

• 1x Demel

• Frein filet

Des connaissances techniques ainsi que la lecture attentive du mode d’emploi sont recommandées avant du vous lancer dans l’installation du mosfet.

Pour installer le Mosfet Leviathan sur votre gearbox, veuillez suivre les étapes suivantes :

• 1. Les pièces utilisées pour le mode ARL sont incluses dans l'emballage du Leviathan-EVO3.

• 2. Courber le ressort pour ARL au milieu dans un angle de 45° vers le bas.

• 3. Meuler les deux moitiés de la gearbox pour l'ARL comme indiqué. Vérifier continuellement l'ajustement de l'ARL pour ne pas faire le trou trop grand.

• 4. Utiliser du frein filet pour maintenir la vis en place. Vérifier que l'ARL empêche l'engrenage de tourner dans le sens des aiguilles d'une montre. Le mode ARL est installé.

• 5. Retirer toutes les pièces de la gearbox.

• 6. Nettoyer la gearbox avec un chiffon pour éliminer les impuretés et la graisse (utiliser du nettoyant frein auto/moto pour un nettoyage maximal).

• 7. Ne pas retirer le film transparent sur le mosfet pour éviter les courts circuits.

• 8. Insérer Leviathan-EVO3 à la place du contacteur. Vérifier qu'il est posé à plat sur la coque de la gearbox.

• 9. Ajuster la position du mosfet Leviathan-EVO3 en fonction du sector gear.

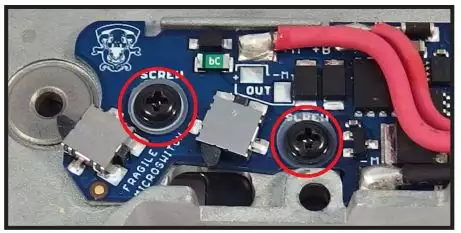

• 10. Visser le mosfet à l’aide des vis et des rondelles d’isolation (ronds rouges).

• 11. Retourner la gearbox pour vérifier que les 3 micro-switch sont bien centrés dans les trous.

• 12. Insérer délicatement la queue de détente dans la gearbox en position repos. Le ressort doit se trouver à l'extérieur de la gearbox.

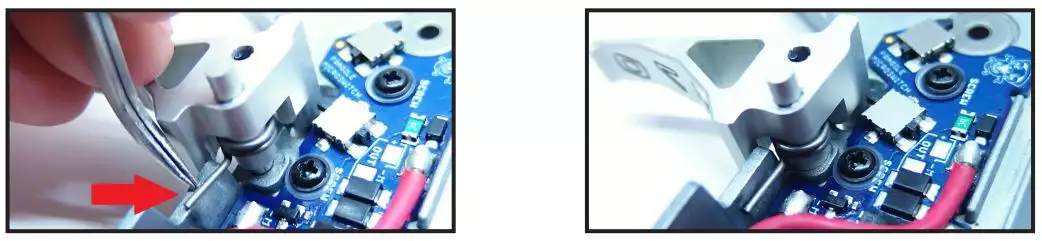

• 13. Pousser le ressort de la queue de détente dans la gearbox à l'aide d'un tournevis.

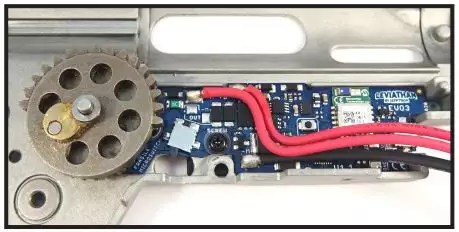

• 14. Positionner le sector gear avec les dents tournées vers le haut. Le caler avec des shims d’un petit diamètre.

• 15. S’assurer que l'engrenage ne touche pas le micro-switch.

• 16. Brancher la batterie sur votre réplique. Installer et ouvrir l’application Leviathan. Connecter les appareils en Bluetooth.

• 17. Faire tourner l'engrenage lentement pour vérifier la détection du bon cycle dans l'application. Lorsque le sector gear tourne, l'icône « Cycle » doit clignoter en bleu. Lorsque la queue de détente est pressée, l'icône « Trigger » doit clignoter en bleu.

• 18. Coller la mousse avec de la glue sur l’autre partie de la gearbox à l’endroit indiqué.

• 19. Insérer tous les éléments internes dans la gearbox, la visser et placer les fils dans les supports indiqués sur les photos.

• 20. Agrandir le trou de la poignée afin de pouvoir y faire passer les fils au travers.

• 21. Plier le fil noir en bas vers l’arrière de la poignée et le fil rouge vers l'avant.

• 22. Courber les deux connecteurs du moteur exactement comme sur la photo. Ne pas les plier autrement !

• 23. Installer le moteur et le connecter aux câbles en respectant bien la polarité : le fil noir avec le fil noir, le fil rouge avec le fil rouge.

• 24. Pousser le ressort à l'intérieur du trou (flèche rouge). Placer la glissière métallique sur la gearbox puis sur le corps de la réplique (cadre vert). Pousser le ressort dans la rainure (flèche jaune).

• 25. Faire passer les fils de la batterie dans la rainure de la chambre hop-up.

• 26. Finaliser le montage de votre réplique (Upper, bloc hop-up, canon, poignée, etc.)
• 27. Effectuer les réglages du mosfet via le Bluetooth.

• 28. Votre réplique est prête à jouer.
