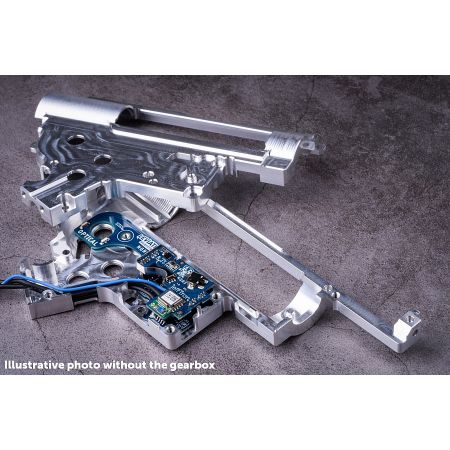

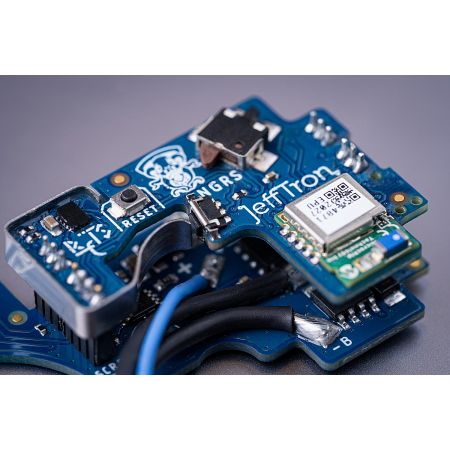

JeffTron est une entreprise spécialisée dans la fabrication de solutions électroniques pour les répliques électriques d’airsoft, comme des mosfets, des queues de détentes ou des câblages.

Leur volonté est de proposer une technologie de pointe pour les répliques AEG, notamment avec les mosfets de la gamme Léviathan.

Réglables et programmables en Bluetooth via une application iOS ou Android, ils offrent de multiples fonctionnalités et protègent vos répliques électriques.

• Maniabilité : Alliance de capteurs optiques et de capteurs de commutation pour une précision accrue
• Durabilité : Fonction de protection de la batterie dès lors que la tension baisse
• ROF Control : Réduction de la cadence de tir
• Arrêt de tir en fin de chargeur : Dès lors que le chargeur est vide, la réplique ne tir plus
• Système RFTS (Real Feel Trigger System) : Simule la sensation de détente présente sur les armes réelles et offre une résistance accrue au retour de tir
• Réactivité : Course raccourcie de 0.13mm pour plus d’efficacité
• Personnalisable : Modes de tir entièrement programmables
• Burst : Fonction programmable de 2 à 20 billes
• Connecté : Mosfet connecté au Bluetooth et programmable via l’application JeffTron

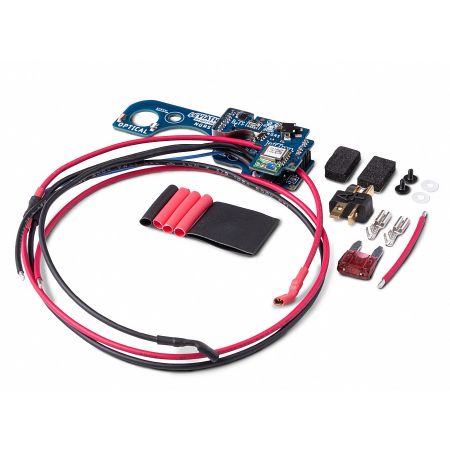

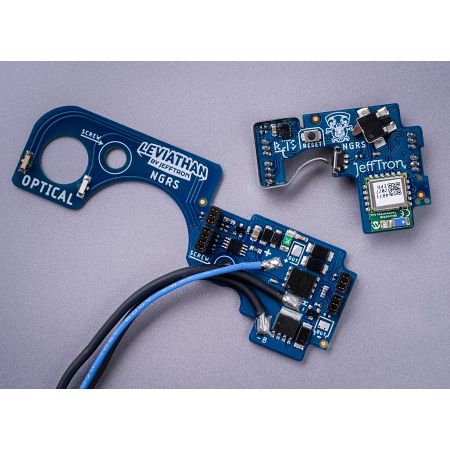

• 1x Mosfet Leviathan NGRS Optique - Tokyo Marui V2 - Câblage Arrière - JeffTron
• 1x Fusible 40A
• 1x Connecteur Faston
• 1x Connecteur T-Plug
• 2x Vis de fixation avec anneaux
• 2x Mousse de calage
• 5x Gaine Thermo rétractables
• 1x Fil électrique rouge
• 2x Cosse femelle
• 1x Stickers Leviathan
• 1x Stickers Selector Plate
• 1x Manuel d'utilisation

Le Mosfet Leviathan dispose de plusieurs fonctions, programmables via l’application, suivant le mode de tir sélectionné (Safe - Semi-auto - Full auto) :

• Safe : Bloque la queue de détente pour éviter qu'une bille soit tirée

• Semi-auto : Permet de tirer une bille par une bille à chaque pression sur la queue de détente

• Semi / Burst X : Permet un tir en semi-auto sur une pression de la détente. Si la pression sur queue de détente est maintenue, un coup est tiré puis le nombre de coups du 1^er burst suivant le réglage (2 à 20 BBs).

• Double déclencheur ou Binary : Un coup est tiré à la pression de la queue de détente et un autre lorsqu’elle est relâchée

• Burst X : À chaque pression sur la queue de détente, le nombre de billes (entre 2 et 20) choisi sur le réglage du 1^er burst est tiré

• Burst X / Burst Y : Une pression courte sur la queue de détente déclenche le 1^er burst, une pression longue sur la détente déclenche le 1^er burst puis le 2^nd burst

• Burst X / Full : Une pression courte sur la queue de détente déclenche le 1^er burst, une pression longue sur la détente déclenche le full auto

• Full auto : Permet de tirer en rafale tant que la queue de détente est maintenue

Le mosfet Leviathan NGRS Optique est compatible avec les répliques suivantes :

• Tokyo Marui M4 Next Generation
• Tokyo Marui HK416D Next Generation
• Tokyo Marui HK416C Next Generation
• Tokyo Marui SCAR-L Next Generation
• Tokyo Marui SCAR-H Next Generation
• Tokyo Marui HK417 Next Generation

Le mosfet Leviathan se place dans la gearbox à la place du contacteur d’origine. Entièrement assemblé, il ne nécessite aucune soudure lors de l’installation.

Nous vous conseillons au préalable de vous munir des outils suivants :

• 1x Pince
• 1x Tournevis
• 1x Tube de colle Glue
• 1x Colle chaude
• 1x Vaseline

Des connaissances techniques ainsi que la lecture attentive du mode d’emploi sont recommandées avant du vous lancer dans l’installation du mosfet.

Pour installer votre Mosfet Leviathan optique avec câblage arrière sur votre gearbox Next Gen, nous vous conseillons de respecter les étapes suivantes :

• 1. Retirer toutes les pièces de la gearbox. Le switch (contacteur) et le cut off lever ne vous seront plus nécessaires pour la suite de l’installation.

• 2. Nettoyer la gearbox avec un chiffon pour éliminer les impuretés et la graisse. La zone où le mosfet va être installée doit être parfaitement lisse (Vous pouvez utiliser du nettoyant pour frein auto/moto).

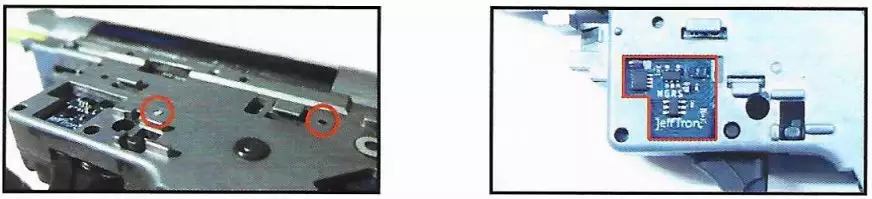

• 3. Meuler ces 2 broches pour les rendre plates, il est nécessaire de faire passer le câblage à l'intérieur de la gearbox. Faites un espace de 2mm dans la zone rouge pour insérer le câblage dans cet espace.

• 4. Ne pas retirer le film transparent sur le mosfet pour éviter les courts circuits.

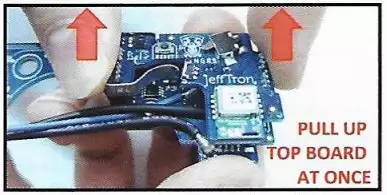

• 5. Débrancher le bas de la carte supérieure du Mosfet Leviathan, tous les cavaliers en même temps.

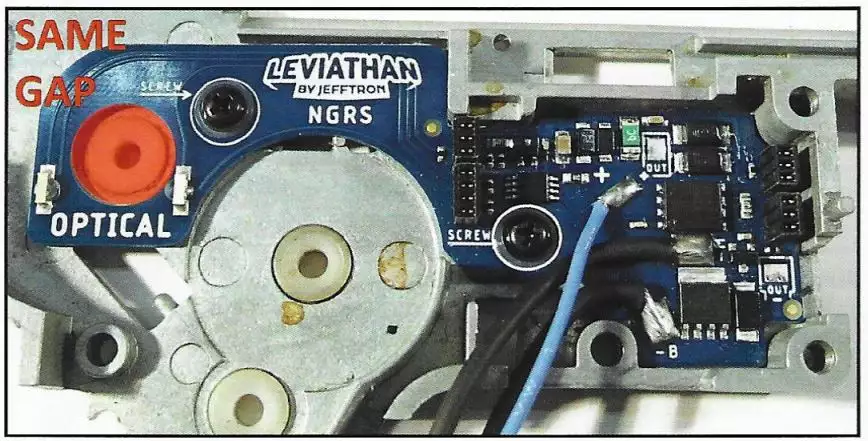

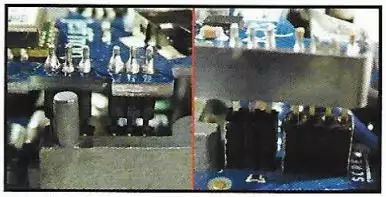

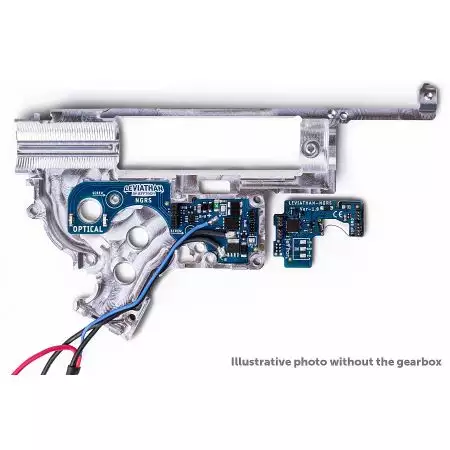

• 6. Insérer le Leviathan-NGRS à la place du switch bien posé à plat sur la coque de la gearbox. Assurez-vous que le sector gear épouse parfaitement la courbe du circuit imprimé pour un calage parfait. Les orifices de visserie doivent rester visibles (cercle rouge). Visser le mosfet avec les vis et les rondelles (cercles blancs).

• 7. S’assurer qu’aucune vis ne dépasse de l’autre côté et que les éléments électroniques ne touchent pas la coque de la gearbox.

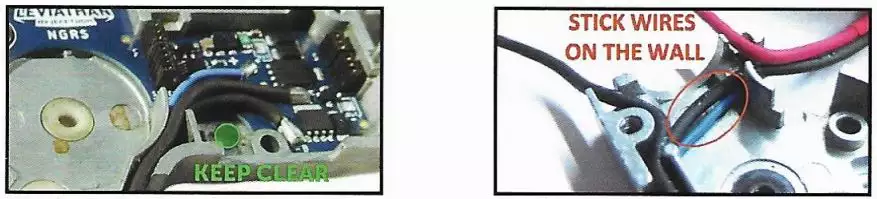

• 8. Placer les fils dans l'ordre : le fil bleu, le fil noir reliant la batterie, le fil noir reliant le moteur. Garder le trou vert dégagé pour la broche

• 9. Coller les fils reliés au moteur avec de la colle chaude sur la coque de la gearbox.

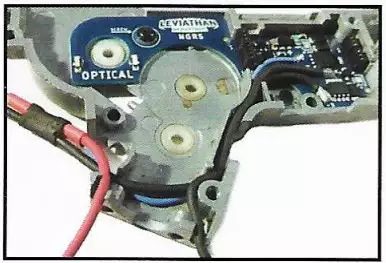

• 10. Présenter les câblages du mosfet de la manière suivante dans la gearbox :

• 11. Coller les 2 mousses du côté droit de l’autre partie de la coque de la gearbox avec un point de glue.

• 12. Brancher la partie supérieure du mosfet sur la partie inférieure en faisant attention à ne pas endommager les cavaliers.

• 13. Insérer avec précaution la queue de détente dans gearbox. Le ressort de la queue de détente doit rester à l’extérieur.

• 14. Pousser le ressort de la queue de détente dans la gearbox à l'aide d'un tournevis ou d'une pince.

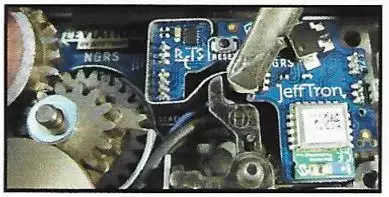

• 15. Lubrifier la partie supérieure de la queue de détente avec une petite quantité de vaseline.

• 16. Vérifier que le sector gear ne touche ni le capteur optique, ni la vis.

• 17. Remonter toutes les pièces de la gearbox puis refermer la coque en prenant soin que tout soit bien en place.

• 18. Assembler le système de détecteur de chargeur vide et vérifier sa bonne interaction avec le micro-switch.

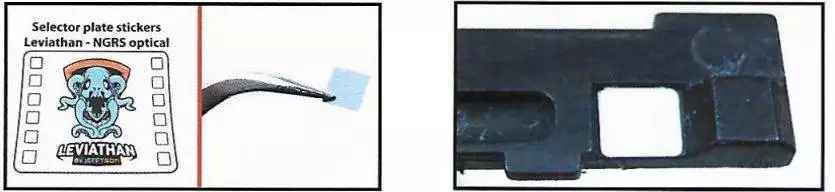

• 19. Coller un auto-collant sur le tappet plate (partie en blanc) à l’aide d’une pince.

• 20. Pour supprimer la position SAFE, couper la zone en rouge sur votre tapped plate.

• 21. Dans la poignée, au niveau du moteur, s’assurer que les câblages sont bien plaqués sur le côté.

• 22. Rebrancher le moteur en respectant bien la polarité. Le fil noir doit être branché en premier.

• 23. Installer la gearbox dans le receveur de la réplique.
• 24. Brancher la batterie sur votre réplique. Installer et ouvrir l’application Leviathan. Connecter les appareils en Bluetooth. Effectuer les différents réglages du mosfet grâce à l’application. Vérifier que les différents modes de tir ainsi que la queue de détente fonctionnent.
• 25. Finaliser le montage de votre réplique (Upper, bloc hop-up, canon, poignée, etc.)
• 26. Votre réplique est prête à jouer
