Fusil AEG : Comment upgrader et caler les engrenages ?

Le calage des engrenages dans une gearbox est essentiel pour des performances optimales. Découvrez dans ce tuto comment changer et caler vos engrenages.

"Avec un fonctionnement proche de l'horlogerie, le calage des engrenages d'une réplique M4 AEG nécessite une attention particulière et beaucoup de minutie."

Au cœur de la gearbox, les engrenages sont les roues métalliques dentées qui assurent le cycle de tir. Un entretien méticuleux et un réglage précis sont essentiels pour garantir à votre réplique une réactivité, une cadence de tir et une durabilité optimales. DG Airsoft vous dit tout à ce sujet.

Au cours de cette étape, vous verrez comment nettoyer votre gearbox puis comment installer et caler les engrenages de votre réplique AEG. Vous comprendrez les raisons pour lesquelles ces actions sont essentielles.

Vous vous familiariserez également avec le nom des différents engrenages et leur rôle au sein de votre gearbox.

Ce tuto se composera de 3 grandes étapes :

Nettoyage de la gearbox
Installation et calage des engrenages
Ajustements

NOTRE TUTO EN VIDÉO

Parce qu'une vidéo vaut mille mots, découvrez toutes les étapes du nettoyage et du calage des engrenages de votre gearbox en un clic :

LA RÉPLIQUE UTILISÉE

bouton page tuto upgrade calage engrenages m4 aeg replique jpg

La réplique utilisée pour ce tuto est le fusil d'airsoft SA-F01 AEG Flex conçu par Specna Arms.

LES OUTILS NÉCESSAIRES

Pensez à vous munir de ces outils indispensables au calage des gears de votre gearbox :

Brosse à dents

Spray dégraissant

Pince

Chiffon

Gants latex

Graisse au lithium

Pinceau

POUR LE CONFORT

Tapis de Maintenance pour Atelier Lancer Tactical - Gris

Tapis de Maintenance pour Atelier..Dimensions: 279x430mm | Emplacement de rangements pour pièces

19,99€Expédié sous 24h ouvrés

LE TUTO ÉTAPE PAR ÉTAPE

Découvrez dans ce tuto comment démonter votre réplique d'airsoft M4 AEG étape par étape. Avant de débuter nous vous conseiller de lire entièrement le tutoriel et de vous munir de tous les outils et pièces nécessaires.

NETTOYER LA GEARBOX

Avant de placer vos engrenages, vous devez vous assurer de leur état. Si vous constatez qu’une ou plusieurs dents sont usées, il est temps de les changer. Vous avez également la possibilité d'améliorer la résistance de vos engrenages en optant pour des versions renforcées, indispensables si vous utilisez un moteur ou un ressort plus puissant.

Si vos engrenages sont en bon état, procédez à un nettoyage complet avant de les remonter.

💡 Ce nettoyage pour vous permettra d’éliminer les amas de graisse agglutinés entre les dents et favoriser l’interaction des gears.

Pour cela :

1️⃣ Enfiler une paire de gants

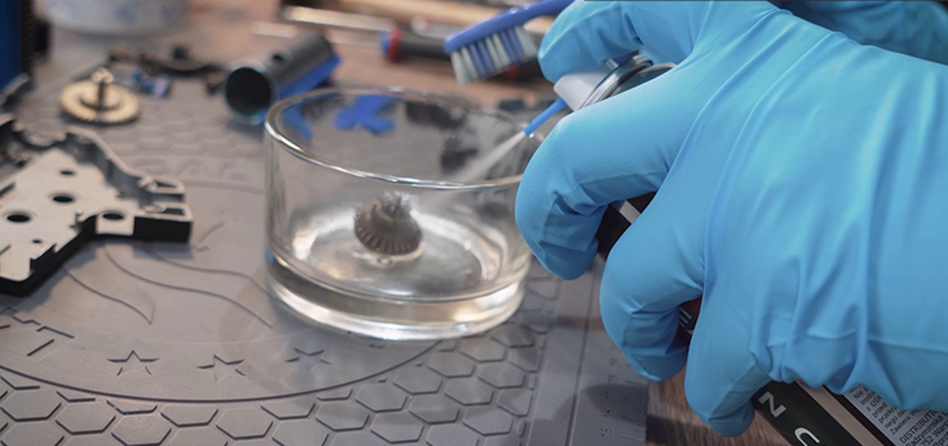

2️⃣ Nettoyer les engrenages avec un spray dégraissant et une brosse à dents pour éliminer la graisse.

3️⃣ Essuyer les engrenages avec un torchon.

POSER & CALER LES ENGRENAGES

Un calage précis des engrenages contribue à minimiser les contraintes mécaniques, prévenant ainsi l'usure prématurée et les risques de casse. C'est un travail minutieux qui requiert du temps et une grande attention.

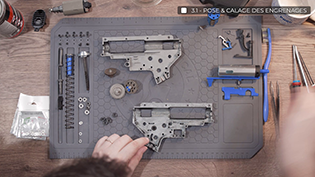

1️⃣ Installer les bushing pour stabiliser les engrenages

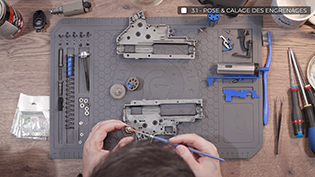

2️⃣ Déposer les shims sur l’axe de l’engrenage préalablement graissé pour mieux le fixer

3️⃣ Installer le premier engrenage

4️⃣ Refermer la gearbox

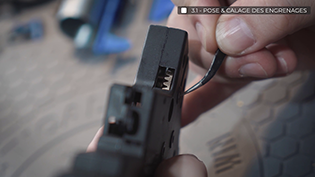

5️⃣ Vérifier le jeu de l’engrenage

6️⃣ Effectuer cette opération individuellement pour chacun des 3 engrenages

💡 Pour un calage parfait des engrenages, utiliser des shims de différentes épaisseurs (0.10mm, 0.15mm, 0.20mm, 0.30mm et 0.50mm)

Set de 18 Shims - 0.15mm 0.30mm & 0.50mm - GuarderDimensions : 6x0.15mm | 6x0.30mm | 6x0.50mm

Expédié sous 24h ouvrésConsulter 4711225792590

Astuce : Avec une pince, faites tourner l’engrenage pour évaluer sa mobilité latérale. Ce jeu doit être inférieur à 1mm, auquel cas votre engrenage est mal calé. Vous devez rajouter un shims et recommencer le test.

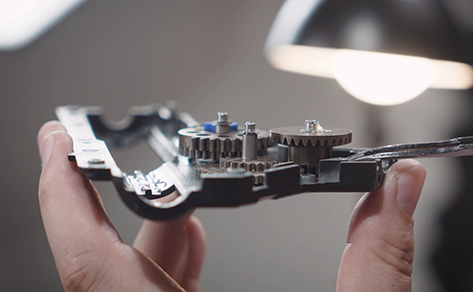

💡 Quel est le nom et le rôle de chaque engrenage ?

Le bevel gear : Premier engrenage de lagearbox, il est actionné par le pignon du moteur et entraîne le spur gear.

Le spur gear : Second engrenage ou engrenage interne qui ralentit la vitesse du mouvement des roues et permet l’augmentation du couple.

Le sector gear : Troisième engrenage qui entraîne la tappet plate, le Cut off lever et le piston qui tend le ressort.

AJUSTER L'ENSEMBLE

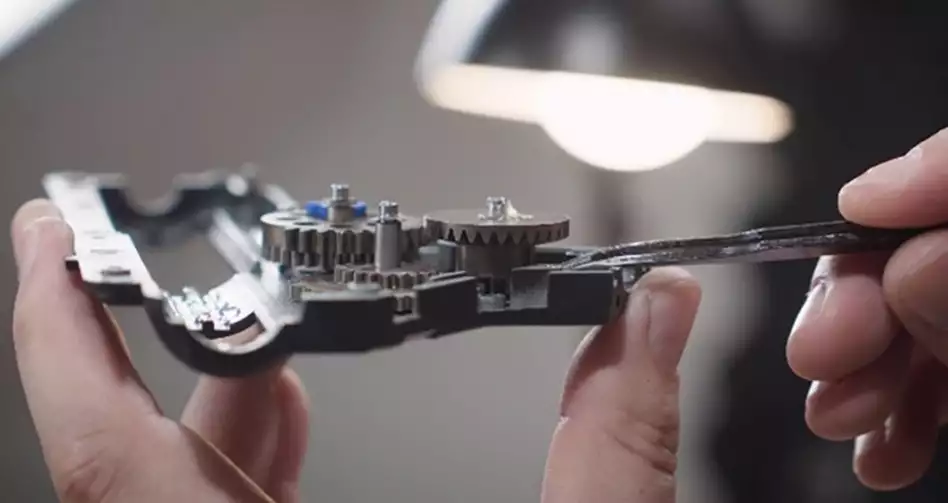

1️⃣ Assembler les engrenages une fois que tous 3 sont calés individuellement.

2️⃣ Réduire le jeu que peuvent avoir les engrenages entre eux, pour qu’ils soient parfaitement calés.

Entre eux, les engrenages doivent gripper suffisamment sans trop se toucher. Cela permet aux engrenages d’interagir de manière optimale sans frotter ni casser.

Pour parvenir au calage parfait, il est possible d’inverser la position des shims, en mettant ceux du bas en haut.

ET LA SUITE ?

Les engrenages de votre gearbox sont mainteant remontés et calés, vous souhaitez poursuivre votre entretien ou votre upgrade ? Cliquez sur le bouton ci-dessous pour retrouver toutes les étapes de notre tuto :
