Fusil AEG : Comment démonter sa réplique M4 ?
Avant toute réparation, modification ou upgrade, vous devez démonter votre AEG. Avec les tutos DG, découvrez comment démonter votre réplique et votre gearbox en toute sécurité.
"Démonter sa réplique est la base de tout upgrade et de toute réparation car cette étape, simple à effectuer, vous permettra d'accéder au coeur de votre AEG"
Quel que soit l'entretien ou la modification que vous souhaitez réaliser, le démontage de votre réplique d'airsoft M4 AEG est incontournable. Pour cela, faites preuve de précaution, d'organisation, prenez le temps nécessaire, et suivez attentivement les instructions.
Pensez à vous munir de ces outils indispensables à l’ouverture de votre réplique :
- Kit Chasse-goupilles
- Marteau
- Tournevis
NOTRE TUTO EN VIDÉO
Parce qu'une vidéo vaut mille mots, découvrez toutes les étapes du démontage de votre réplique AEG en un clic :
LA RÉPLIQUE UTILISÉE
La réplique utilisée pour ce tuto est le fusil d'airsoft SA-F01 AEG Flex conçu par Specna Arms.
LE TUTO ÉTAPE PAR ÉTAPE
Découvrez dans ce tuto comment démonter votre réplique d'airsoft M4 AEG étape par étape. Avant de débuter nous vous conseillons de lire entièrement le tutoriel et de vous munir de tous les outils et pièces nécessaires.
SÉPARER LE LOWER & LE UPPER
Pour commencer toute maintenance, réparation ou amélioration de votre réplique M4, il est important de l'ouvrir afin d'accéder à ses différentes pièces internes, qu'elles soient mécaniques, pneumatiques ou électroniques. Bien que toutes les répliques M4 ne soient pas exactement similaires, elles disposent d'un nombre important de points commun permettant leur upgrade.

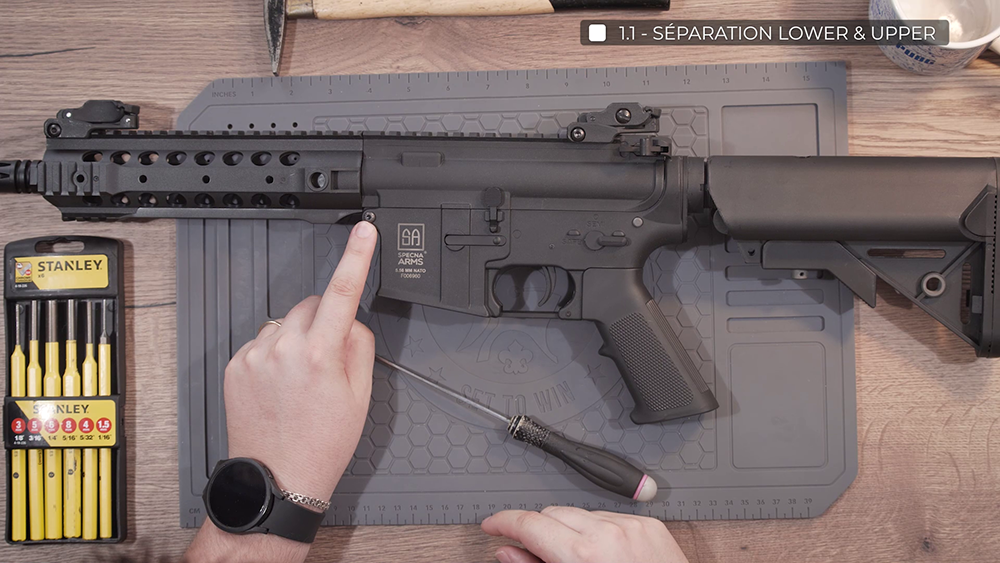

1️⃣ Dévisser la vis qui maintient le upper (partie haute de la réplique) et le lower (partie basse de la réplique)

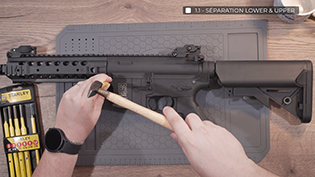

2️⃣ Ôter la goupille à l’aide d’un chasse-goupille et d’un marteau en veillant à ne pas endommager le filetage
3️⃣ Séparer le upper du lower en les faisant coulisser
Astuce : Pour ne pas la perdre, revisser la vis sur le chasse-goupille une fois enlevée.
Il est possible qu’une résistance se fasse sentir, c’est certainement que la réplique possède un ergot de sécurité

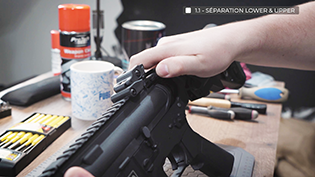

4️⃣ Pour débloquer l’ensemble, tirer le charging handle (levier de chargement) légèrement en arrière tout en poussant le upper

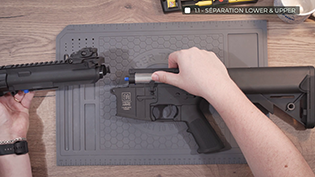

5️⃣ Dissocier le upper du lower

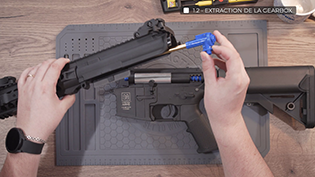

6️⃣ Retirer le bloc hop-up et le canon interne du upper
💡 Le charging handle, souvent appelé "levier d'armement" en français, est une composante d'une arme à feu, y compris d'une réplique d'airsoft, qui permet de préparer l'arme pour le tir. Son rôle principal est de tirer la culasse (ou le bolt) vers l'arrière pour charger une cartouche. Sur une réplique d'airsoft, le charging handle peut avoir une fonction similaire, bien qu'en général, le charging handle sur une réplique d'airsoft soit principalement une caractéristique esthétique et réaliste.
EXTRAIRE TUBE DE CROSSE ET RESSORT

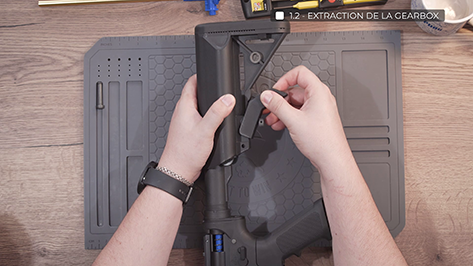

1️⃣ Retirer la crosse en tirant l’ergot d’ajustement de la crosse

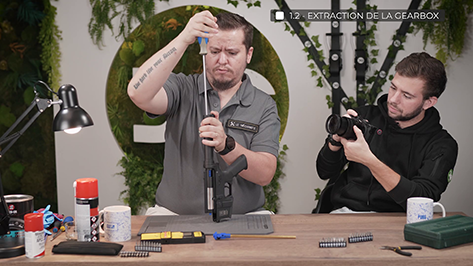

2️⃣ Retirer le tube de crosse : Pour cela, caler le câble et dévisser la vis à l’intérieur du tube de crosse à l’aide d’un tournevis cruciforme
3️⃣ Retirer la rondelle de serrage
4️⃣ Enlever le tube de crosse
5️⃣ Retirer prudemment le guide ressort à l’aide d’une clé BTR / Allen adaptée
5️⃣ Retirer prudemment le guide ressort à l’aide d’une clé BTR / Allen adaptée
À noter : La réplique choisie pour ce tuto dispose d’un ressort QD, ce qui facilite considérablement le démontage du ressort
💡 Le système QD permet de changer le ressort d’une réplique AEG en quelques minutes, sans avoir à ouvrir la gearbox.
Il existe deux sortes de systèmes de changement de ressort rapide :
- Avec extraction de la gearbox du corps de la réplique, en dévissant le guide ressort directement sur la gearbox
- Sans extraction de la gearbox du corps de la réplique, en dévissant le guide ressort après avoir extrait le tube de crosse

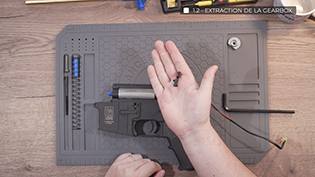

4️⃣ Retirer le bolt catch factice de la réplique

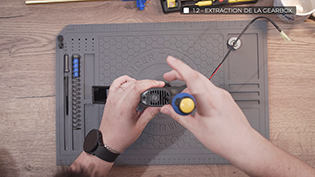

5️⃣ Dévisser les vis de la poignée moteur tout en la maintenant avec le pouce

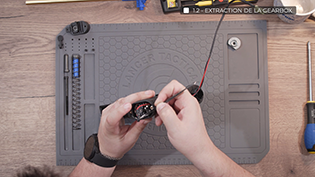

6️⃣ Retirer les câbles du moteur à l’aide d’une pince
7️⃣ Retirer le moteur et son ressort à l’aide d’une pince tout en faissant attention à ne pas endommager les ressorts qui soutiennent les charbons du moteur
7️⃣ Retirer le moteur et son ressort à l’aide d’une pince tout en faissant attention à ne pas endommager les ressorts qui soutiennent les charbons du moteur
Le bolt catch est un bouton, factice ou non qui permet de faire revenir la culasse dans sa position initiale et de refermer la fenêtre utilisée pour régler le hop-up. Sur certaines répliques, quand le bolt catch est actif, il permet de déverrouiller la culasse en fin de chargeur.
Les charbons ou balais, sont les conducteurs qui assurent le passage du courant en faisant contact avec le rotor. Il existe des moteurs sans charbons appelés moteurs brushless.
EXTRAIRE LA GEARBOX DE SON AEG
La gearbox, c'est le cœur d'une réplique électrique. Elle contient de nombreuses pièces, toutes indispensables au bon fonctionnement de votre AEG : contacteur, bushing, bearing, anti-retour, shims, ressort, ensemble piston, ensemble cylindre, etc.
7️⃣ Dévisser les 4 vis situées à l’intérieur de la poignée moteur
8️⃣ Retirer la poignée en faisant bien attention de ne pas abîmer les câbles
9️⃣ Dévisser le bouton d’éjection du chargeur
🔟 Retirer les 2 goupilles situées sur le lower à l’aide d’un marteau et d’un chasse-goupille

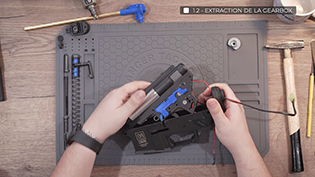

1️⃣1️⃣ Retirer la gearbox
ET LA SUITE ?
Votre AEG est maintenant démonté, vous souhaitez poursuivre votre entretien ou votre upgrade ? Cliquez sur le bouton ci-dessous pour retrouver toutes les étapes de notre tuto :
- Démonter la gearbox
- Changer et caler les engrenages
- Upgrader son cylindre, son piston et leurs têtes
- Installer et régler un mosfet
- Remonter la gearbox
- Changer le moteur
- Upgrader son bloc joint hop-up et canon
- Remonter son AEG
