Réplique GBBR : Comment entretenir son bloc canon joint ?
Vous souhaitez entretenir votre canon et votre hop-up ou simplement remplacer ce dernier ? Dans ce tuto, découvrez étape par étape comment préserver les performances de votre fusil d'airsoft GBBR.
Le canon est l’une des parties les plus importantes pour assurer la précision de vos tirs. Des résidus de billes et des saletés peuvent s’y accumuler, compromettant ainsi les performances de votre réplique.
Le nettoyage et l'entretien régulier du canon ne peuvent se faire sans la vérification et le remplacement régulier du joint hop-up car ensemble, ils jouent un rôle crucial dans la précision et la portée des tirs. Le canon, en tant que guide de la bille, et le joint hop-up, en tant que régulateur de la trajectoire.
Le nettoyage et l'entretien régulier du canon ne peuvent se faire sans la vérification et le remplacement régulier du joint hop-up car ensemble, ils jouent un rôle crucial dans la précision et la portée des tirs. Le canon, en tant que guide de la bille, et le joint hop-up, en tant que régulateur de la trajectoire.
🎬 NOTRE TUTO EN VIDEO
LE TUTO ÉTAPE PAR ÉTAPE
Dans ce tuto, découvrez comment accéder au bloc joint/canon de votre réplique GBBR. Apprenez à démonter le garde-main pour accéder aux éléments internes puis à le remonter en toute sécurité après avoir vérifié l'état de vos pièces internes.
PRÉCAUTION & ASTUCES
▶️ Avant toute ouverture d'une réplique d'airsoft, penser à nettoyer le corps à l'aide d'un chiffon sec et non pelucheux et d'une brosse à dents pour les endroits où le chiffon ne peut aller.
▶️ Vérifier que toutes les vis extérieures maintenant les pièces de la réplique soient en bon état et n'aient pas de jeu.
▶️ Après chaque partie et avant tout démontage, remettre le hop-up à 0 afin d’allonger sa durée de vie et que le joint, constamment en appui,ne s’affaisse pas.
▶️ Vérifier que toutes les vis extérieures maintenant les pièces de la réplique soient en bon état et n'aient pas de jeu.
▶️ Après chaque partie et avant tout démontage, remettre le hop-up à 0 afin d’allonger sa durée de vie et que le joint, constamment en appui,ne s’affaisse pas.

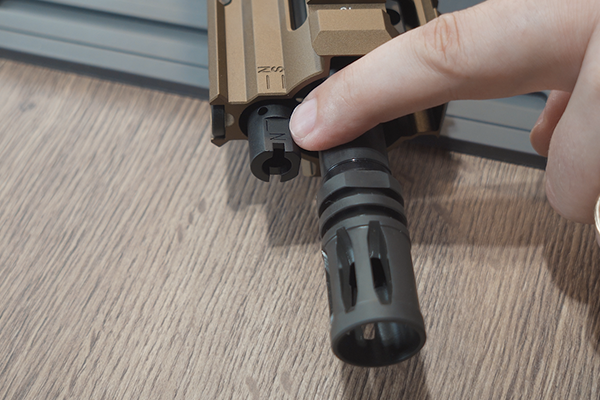

💡 Pour la H416 de ce tuto, le hop-up se situe à l'avant ce qui n’est pas le cas pour toutes les répliques ni tous les GBBR. Nous vous conseillons de vous référer au manuel de votre réplique qui vous présentera l’emplacement et le type de réglage de votre joint.

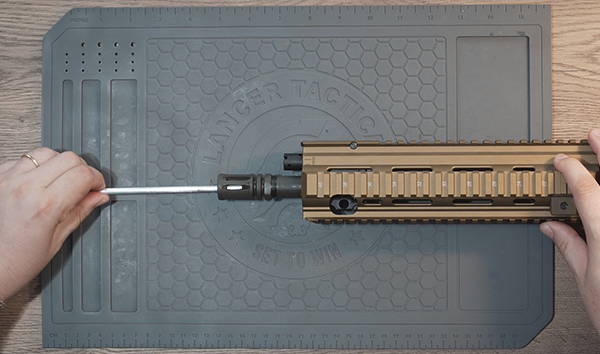

NETTOYER LE CANON
1️⃣ Remettre le hop-up à zéro.
2️⃣ Prendre une tige de débourrage/nettoyage et bout de tissu (ou un morceau de papier absorbant) nettoyer le canon en faisant un mouvement de va-et-vient associé à des mouvements circulaires.
3️⃣ Réitérer l’opération jusqu’à ce que le tissu ressorte propre.
Soyez précautionneux lors de vos manipulations à ne pas abîmer le hop-up en forçant trop.

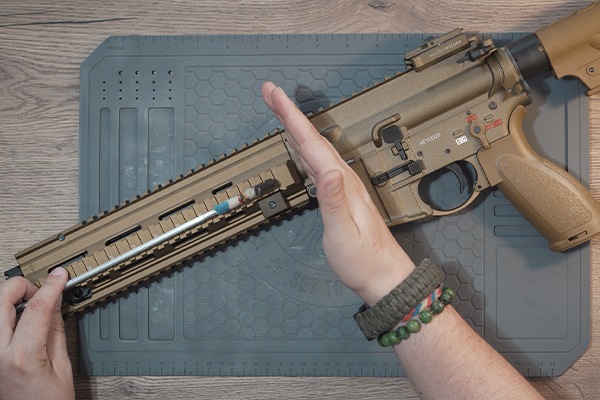

💡 Positionnez votre tige de débourrage à côté de votre ensemble canon, prenez les dimensions entre l’extrémité de ce dernier et le bloc hop-up puis mettez un bout de scotch à ce niveau. Cela vous indiquera la position limite avant de buter sur le joint.
ACCÉDER AU CANON & AU BLOC HOP-UP
Pour la 416 sélectionnée dans ce tuto, il va falloir retirer le garde-main et le canon externe pour pouvoir accéder au bloc et au canon interne.
DÉMONTER LE GARDE-MAIN
💡 La vis peut être enduite de frein filet, vous devrez peut-être légèrement forcer tout en faisant attention à ne pas casser la vis.

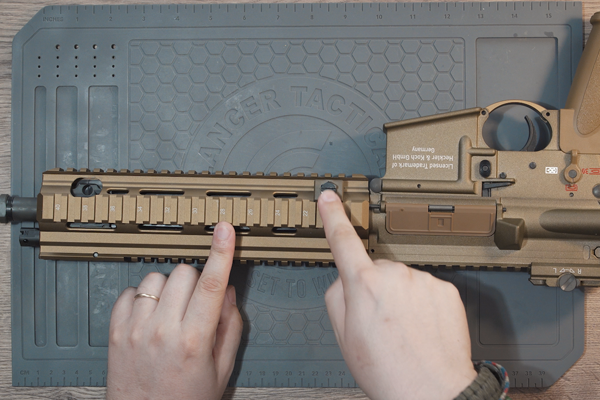

1️⃣ Retirer la vis présente sur le garde-main et le faire glisser le long du canon interne pour l’extraire

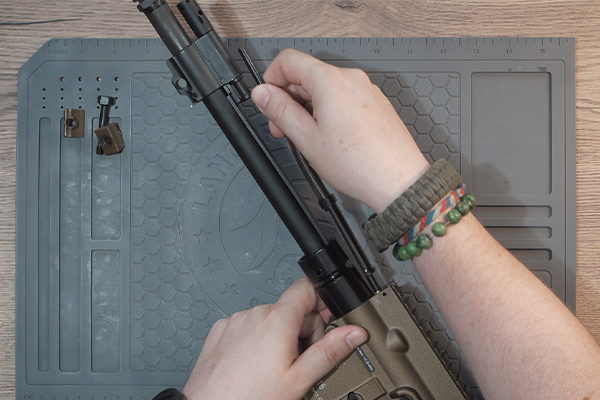

2️⃣ Extraire le tube d’emprunt des gaz en le tirant vers l’arrière puis en le soulevant
3️⃣ Retirer et mettre de côté le petit ressort se situant au bout

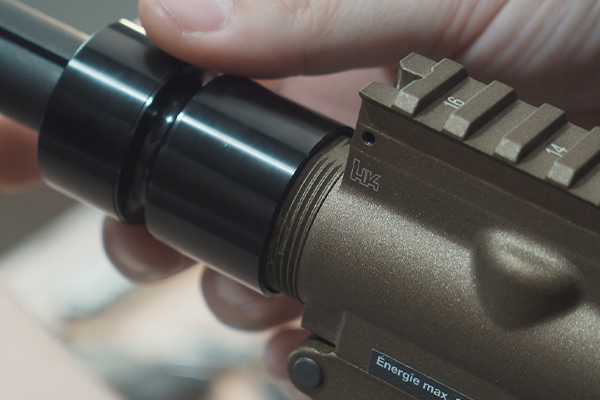

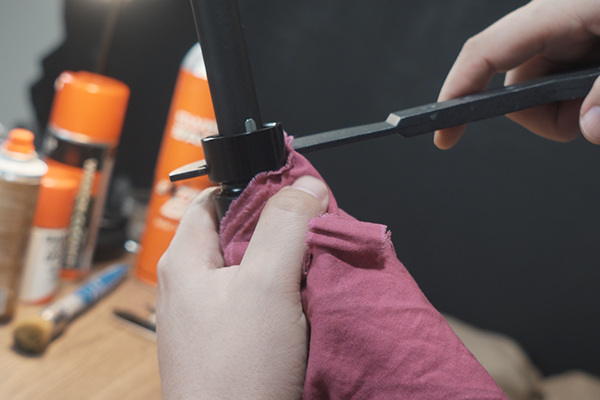

4️⃣ À l’aide d’une pince ou d’une clé Delta Ring, dévisser le barrel nut et le positionner sur le canon
5️⃣ Tirer sur le canon pour l’extraire
💡 Afin de ne pas abîmer ou rayer le barrel nut, vous pouvez glisser un morceau de tissu entre la pièce et votre pince.

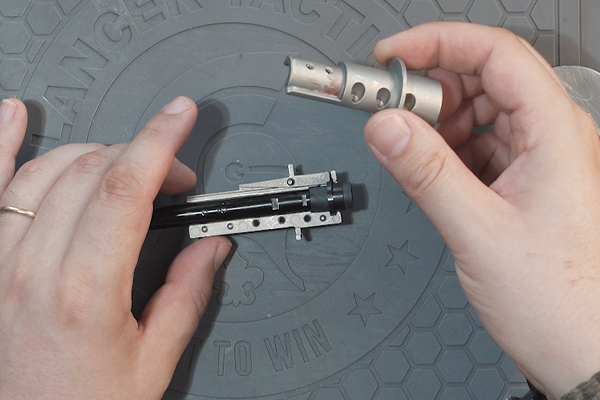

SÉPARER LE BLOC CANON JOINT DU CANON EXTERNE

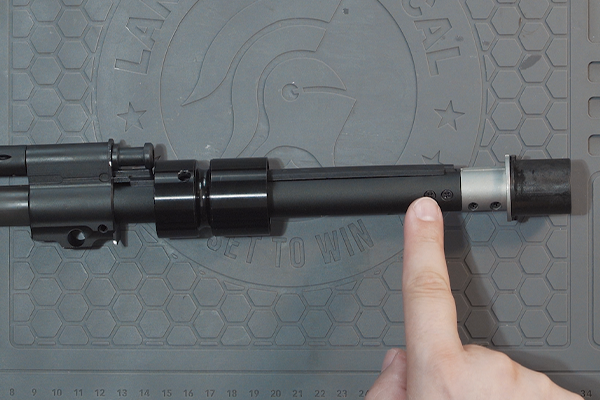

1️⃣ Dévisser les 4 vis situées sur le canon externe
2️⃣ Extraire le canon interne en tirant sur le bloc et la partie plastique liée
3️⃣ Séparer le bloc de la partie plastique
4️⃣ Dévisser les vis situées sur le bloc hop-up
5️⃣ À l’aide d’une lame très fine, séparer les deux parties du bloc hop-up
6️⃣ Retirer la patte d’appui
7️⃣ Retirer la bague située autour du joint hop-up
💡 L’axe sur lequel est posée la patte d’appui n’est pas solidaire, faites attention à ne pas le perdre. Notez bien le sens de la bague afin de la remettre dans le même sens.
VÉRIFIER & CHANGER LE JOINT HOP-UP
1️⃣ Replacer ou insérer le nouveau joint hop-up sur le nouveau canon, en respectant le sens de la rainure du canon

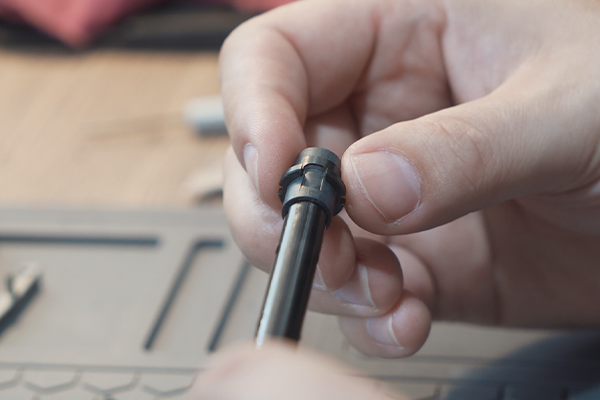

2️⃣ Replacer la bague autour du joint
3️⃣ Insérer le canon et le joint hop-up dans la chambre hop-up, la rainure vers le haut
4️⃣ Replacer la patte d’appui
5️⃣ Replacer la seconde moitié du bloc en vérifiant l’alignement

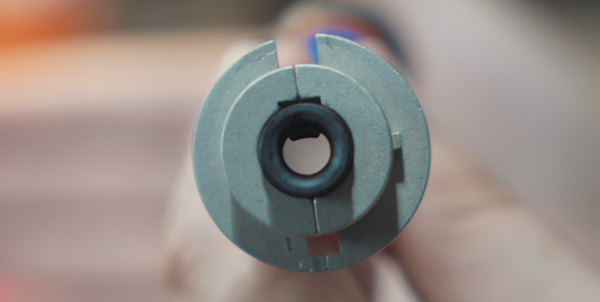

6️⃣ Vérifier que rien ne force et revisser Vérifier que l’appui est bien centré. Le centrage va permettre à votre canon de tirer des billes droites
2️⃣ Replacer la bague autour du joint
3️⃣ Insérer le canon et le joint hop-up dans la chambre hop-up, la rainure vers le haut
4️⃣ Replacer la patte d’appui
5️⃣ Replacer la seconde moitié du bloc en vérifiant l’alignement
6️⃣ Vérifier que rien ne force et revisser Vérifier que l’appui est bien centré. Le centrage va permettre à votre canon de tirer des billes droites
💡 Si votre joint est déformé ou craquelé, c’est qu’il est temps de le changer. Nous préconisons un remplacement du joint hop-up, quelle que soit la réplique tous les ans ou plus en fonction de votre fréquence de jeu.

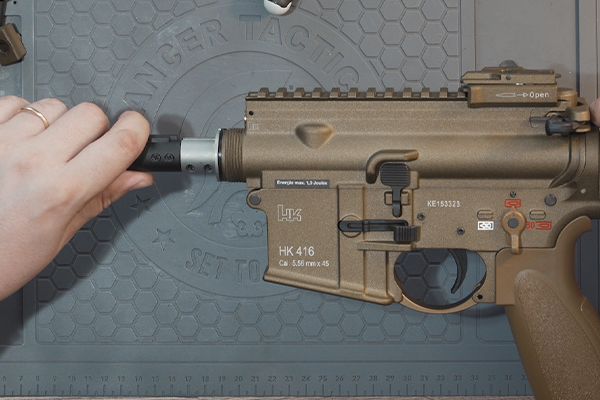

REMONTER L'ENSEMBLE CANON BLOC HOP-UP
1️⃣ Replacer le bloc canon joint sur la réplique
2️⃣ Récupérer le canon externe et y insérer l’ensemble
3️⃣ Revisser les vis précédemment retirées
4️⃣ Replacer la pièce de jonction au bout du bloc
5️⃣ Replacer l’ensemble sur le corps de la réplique
💡 Ne pas forcer : en cas de résistance, vérifier les alignements sous peine d’endommager la réplique
6️⃣ Ajouter un peu de graisse sur le pas de vis du barrel nut et revisser le barrel nut dans le sens horaire
7️⃣ Replacer le ressort et le tube d’emprunt des gaz
8️⃣ Effectuer des mouvements de va-et-vient pour vérifier que tout coulisse correctement
9️⃣ Repositionner le garde-main et vérifier l’alignement
🔟 Revisser la vis en maintenant le garde-main et vérifier la mobilité du bloc hop-up
ET LA SUITE ?
Réaliser l'entretien du canon et du joint hop-up de sa réplique GBBR est une première étape qui doit être suivie de plusieurs autres afin de préserver les performances de votre fusil d'airsoft. Découvrez encore plus de tuto GBBR, par ici :
▶️ Entretenir et réparer un chargeur GBBR
▶️ Démonter et entretenir la culasse d'un GBBR
▶️ Démonter et entretenir le upper et le lower
▶️ Entretenir et réparer un chargeur GBBR
▶️ Démonter et entretenir la culasse d'un GBBR
▶️ Démonter et entretenir le upper et le lower
