La Gearbox : au cœur de l’AEG

Utilisée dans l'Airsoft, la gearbox est une coque métallique ou plastique qui contient toutes les pièces utiles à la propulsion d’une bille sur une réplique électrique AEG (Automatic Electric Gun). Comment fonctionne une gearbox ? Où la situer dans la réplique ? Quels sont ses composants ? Comment l’entretenir ? DG vous explique tout sur cette partie importante de votre réplique Airsoft.

Il existe 3 catégories de répliques électriques Airsoft :

• AEG : Réplique longue électrique (Automatic Electric Gun).
• AEP : Réplique de poing électrique (Automatic Electric Pistol).
• EBBR : Réplique équipée d’un système blowback, souvent actionné par le piston (Electric Blow-Back Rifle).

Que ce soit sur une réplique AEG ou sur une réplique AEP, la gearbox fonctionne de la même manière. Elle est simplement miniaturisée sur la réplique AEP. Focus sur les actions de cette pièce maîtresse de vos répliques d'Airsoft :

1. Vous pressez la queue de détente
2. Elle pousse une lame située entre deux ressorts dans le switch
3. L’impulsion du moteur déclenche la rotation de trois engrenages, dans leur ordre d’action : le bevel gear, le spur gear et le sector gear
4. Les engrenages entraînent la plaque de poussoir (tappet plate) vers l’arrière, ainsi que le piston
5. La tappet plate charge une bille dans le bloc hop-up via le nozzle
6. Simultanément, les engrenages compriment le piston et le ressort (spring)
7. Le ressort se détend et relâche le piston qui expulse l’air
8. Cet air expulsé par le piston projette la bille dans le canon en direction de la cible

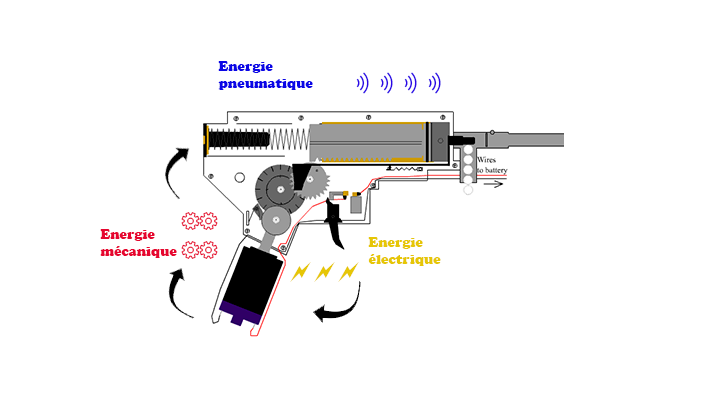

• Électrique : Elle envoie l’énergie électrique de la batterie vers le moteur grâce au contacteur (switch).

• Mécanique : Le moteur transforme cette énergie en énergie mécanique pour actionner les engrenages et comprimer le piston.

• Pneumatique : Le piston convertit l’énergie mécanique en énergie pneumatique à l’intérieur du canon pour propulser la bille.

La gearbox est composée de différentes parties qui diffèrent selon la réplique Airsoft utilisée :

1. Gearbox (boîte à engrenages) : contient toutes les pièces nécessaires pour propulser la bille d’une réplique électrique.
2. Cut off lever : permet le choix du mode de tir, semi-automatique ou Full Auto.
3. Selector plate : actionne le cut off lever et le safety leveler.
4. Safety lever : bloque la détente de manière mécanique.
5. Bearing ou bushing : limite la friction de l’engrenage sur la gearbox.
6. Shim : cale les engrenages.
7. Switch (contacteur) : active ou désactive le circuit électrique à chaque pression sur la queue de détente.
8. Anti-retour (anti reversal latch) : bloque les gears et leur évite de tourner à contresens après un tir.
9. Bevel gear : premier engrenage de la gearbox, il entraîne le spur gear.
10. Spur gear : second engrenage, il ralentit la vitesse du mouvement des roues.
11. Sector gear : troisième engrenage, il entraîne la tappet plate et tend le ressort.
12. Cylindre : contient le piston qui comprime l’air.
13. Tête de cylindre : garantit l’étanchéité du cylindre vers le nozzle et le bloc hop up.
14. Tappet plate : actionne le nozzle.
15. Nozzle : charge la bille dans le canon.
16. Piston : produit un effet pneumatique qui envoie de l’air et permet de propulser la bille hors du canon.
17. Tête de piston : assure l’étanchéité du piston.
18. Ressort (spring) : propulse le piston une fois détendu.
19. Guide ressort (spring guide) : maintient le ressort bien dans l’axe pour qu’il ne plie pas.
20. Queue de détente (trigger) : actionne le tir grâce à l’activation du circuit électrique.

Pour en savoir plus sur le fonctionnement de chaque élément :

Il existe plus d’une dizaine de versions de gearbox, suivant le type de réplique ou modèle que vous utilisez en Airsoft. Les versions sont des formats génériques compatibles avec certaines répliques (parfois une seule). De la même manière que tous les smartphones ne sont pas compatibles avec les mêmes applications. Une même gearbox peut fonctionner sur différentes répliques. Elle permet ainsi une meilleure compatibilité entre les nombreuses pièces qui la composent. DG vous fait la visite des différentes versions en fonction des répliques Airsoft.

• Version 1 : Répliques Famas F1, Famas SV.
• Version 2 : Répliques M4, M16, Mp5, G3, H&K 416, G&P M249
• Version 3 : Répliques Ak, G36, Sig (550,551,552), Steyr Aug, MP5K / PDW
• Version 4 : Réplique PSG1
• Version 5 : Réplique UZI
• Version 6 : Répliques Thompson, P90
• Version 7 : Répliques M14
• Version 8 : Répliques Type 89
• Version 9 : Réplique Marui AK74MN Recoil Shok Next Gen (avec recul)
• Version Gearbox Next Gen : Répliques avec un léger recul telles que Marui M4 et H&K 416, Scar, G36.

Certaines gearbox sont spécifiques aux répliques de certaines marques, comme les gearbox Real Sword, M249 Classic Army, ou encore M60 A&K, M4/M16/ L85/ L86 d’ICS, SR25 G&G, MP40 AGM, M60 A&K.

La gearbox en métal d’une réplique électrique est un matériel initialement conçu pour durer longtemps. Pour l’entretenir, nous vous conseillons d’utiliser :

La graisse au lithium : On l’utilise sur les parties métalliques comme le cylindre, les engrenages, le rail du piston, les dents du piston et l’anti-retour

.

Pourquoi ? Elle a l’avantage de ne pas gicler et de bien adhérer aux éléments, dont elle facilite la friction.

Un spray en silicone qu'on utilise pour graisser les joints comme :

• Les joints de la tête de piston
• Les joints du cylindre

Pourquoi ? Les joints absorbent le silicone, gonflent légèrement et optimisent l’étanchéité.

Avant de bricoler, n’oubliez pas que si vous ouvrez ou réparez une gearbox vous-même, vous perdrez la garantie. DG possède un atelier de maintenance où un spécialiste peut effectuer vos prises en charge en garantie. N’hésitez pas à le contacter en vous adressant au service utilisateur, via le bouton assistance, en bas à droite des pages du site.
